Станции Управления СУ-ПП

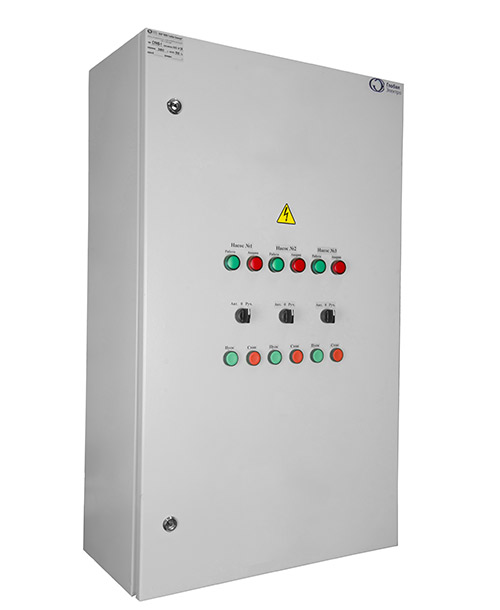

  • Станции управления СУ-ПП
  • Шкаф управления плавного пуска фото внутри

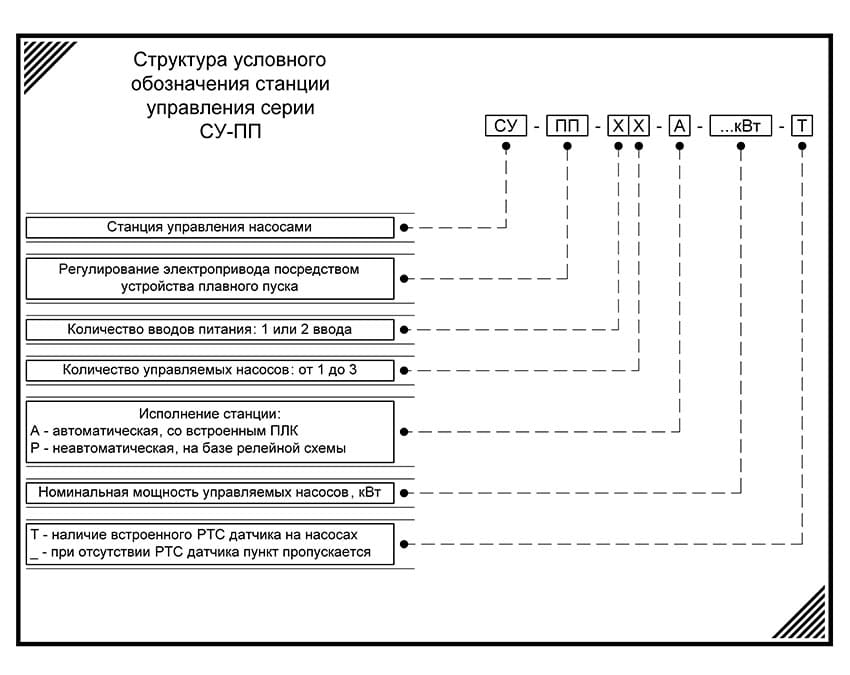

  • СУ-ПП - условные обозначения
  • Производитель:ООО "НПО Глобал Электро"
  • Срок производства:от 1 недели
  • Гарантийный срок:18 мес
  • Пуско-наладка (Москва и МО):выезд специалиста
  • Программное обеспечение:включено в комплект

Цена от: 66 000 руб.

Заказать

Назначение станции СУ-ПП

Станция управления предназначена для автоматического и ручного управления группой насосных агрегатов с асинхронными электродвигателями, работающих в системах холодного и горячего водоснабжения и может работать как составная часть системы электрооборудования тепловых пунктов коммунального хозяйства. Станции управления позволяют повысить экономичность работы всех насосных агрегатов, упростить задание режимов их работы, повысить надежность работы за счет равномерной загрузки насосных агрегатов. Кроме того, станция позволяет использовать одно устройство плавного пуска для группы насосных агрегатов.

Основными функциями станции управления являются:

  • поддержание заданного значения давления на выходе группы насосных агрегатов;
  • контроль над работой насосов и переключение на резервный насос при аварии рабочего (для автоматических станций);
  • переключение на работу насосов от сети при аварии устройства плавного пуска;
  • переключение на работу насосов от сети при аварии преобразователя частоты;
  • автоматическое чередование насосов через заданные интервалы времени для обеспечения равномерной загрузки насосов (для автоматических станций);
  • возможность дистанционного включения/отключения станции в автоматическом режиме (для неавтоматических станций);
  • возможность запуска и останова каждого насоса кнопками в ручном режиме с панели управления прямым пуском от сети.
Род тока питающей сети переменный
Номинальная частота сети 50 Гц
Номинальное напряжение питания 380 В
Коэффициент полезного действия номинальный, о. е. 0,93 - 0,95
Коэффициент мощности номинальный, о. е. 0,88 - 0,92
Степень пылевлагозащищенности станции по МЭК529, не менее IP54

Станция управления предназначена для автоматического управления группой от 1 до 3 насосных агрегатов с асинхронными электродвигателями, работающих в системах холодного и горячего водоснабжения, работает как составная часть системы электрооборудования тепловых пунктов коммунального хозяйства.
Подразделяются на автоматические (определяется наличием или отсутствием в составе шкафа управляющего контролера) и неавтоматические.
Данные станции применяются для повышения экономичности, надежности и износостойкости работы всех насосных агрегатов. Станции управления СУ-ПП используются с одним устройством плавного пуска для группы насосных агрегатов. Задание давления осуществляется посредством постоянного запуска и останова одного из насосных агрегатов. Является бюджетной версией станции СУ-ЧЭ.

Станции управления СУ-ПП представляют собой разновидность серии шкафов управления насосными агрегатами.

Таблица подбора мощностей СУ для трёх-фазных ЭД

Номер блока СУРном, кВтТок ЭД, I СУ, A

Корпус IP54 ВхШхГ, мм

01 0,37 001 800х600х250
02 0,55 002 800х600х250
03 0,75 003 800х600х250
04 1,1 004 800х600х250
05 1,5 005 800х600х250
06 2,2 006 800х600х250
07 3,0 008 800х600х250
08 4,0 009 800х600х250
09 5,5 012 1000х800х300
10 7,5 016 1000х800х300
11 11,0 023 1000х800х300
12 15,0 031 1000х800х300
13 18,5 038 1400х800х300
14 22,0 046 1400х800х300
15 30,0 061 1400х800х300

Условия поставки

ООО "НПО Глобал Электро" предлагает щитовое оборудование собственного производства на самых выгодных условиях и в кротчайшие сроки, как по типовым, так и по индивидуальным проектам заказчика.
Сроки изготовления станции СУ-ПП-ХХ-А-ХХ от 1 недели.
Производство щитового оборудования по предоплате 50%. Отгрузка после 100%-й оплаты.
Гарантийный срок - 18 месяцев со дня изготовления либо 12 месяцев со дня первого запуска установки.
В стоимость станции включена пуско-наладка.
Также в стоимость может быть включена услуга (отдельная позиция) монтажа станции на объекте.
Возможность применения любого производителя оборудования по требованию заказчика.
В стоимость могут быть включены необходимые датчики (заказываются отдельно).

Комплектация Станции Управления СУ-ПП.

  • Станция управления СУ-ПП, IP54 - 1 шт;
  • Паспорт с инструкцией по монтажу СУ-ПП - 1 шт;
  • Комплект схем внешних подключений и принципиальных электрических схем СУ-ПП - 1 шт;
  • Комплект однолинейных электрических схем (доукомплектовывается по запросу) - 1 шт;
  • Программное обеспечение для станции, уже установленное на ПЛК (для автоматической модификации станции) - 1 шт;
  • Выезд специалиста пуско-наладчика при первом запуске установки (для автоматической модификации станции);
  • Выезд специалиста по гарантийному случаю, при выходе оборудования из строя (в период гарантийного срока).
