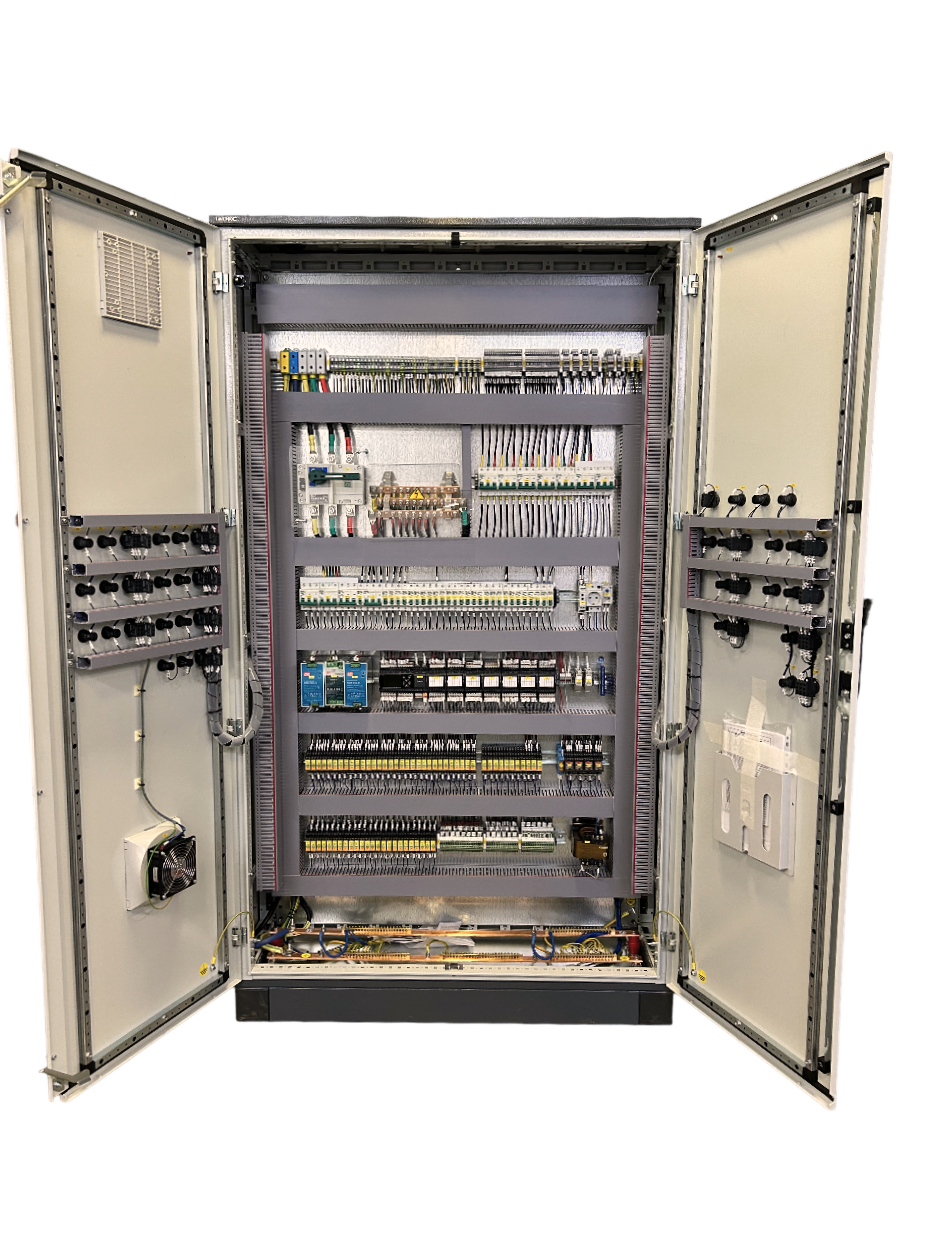

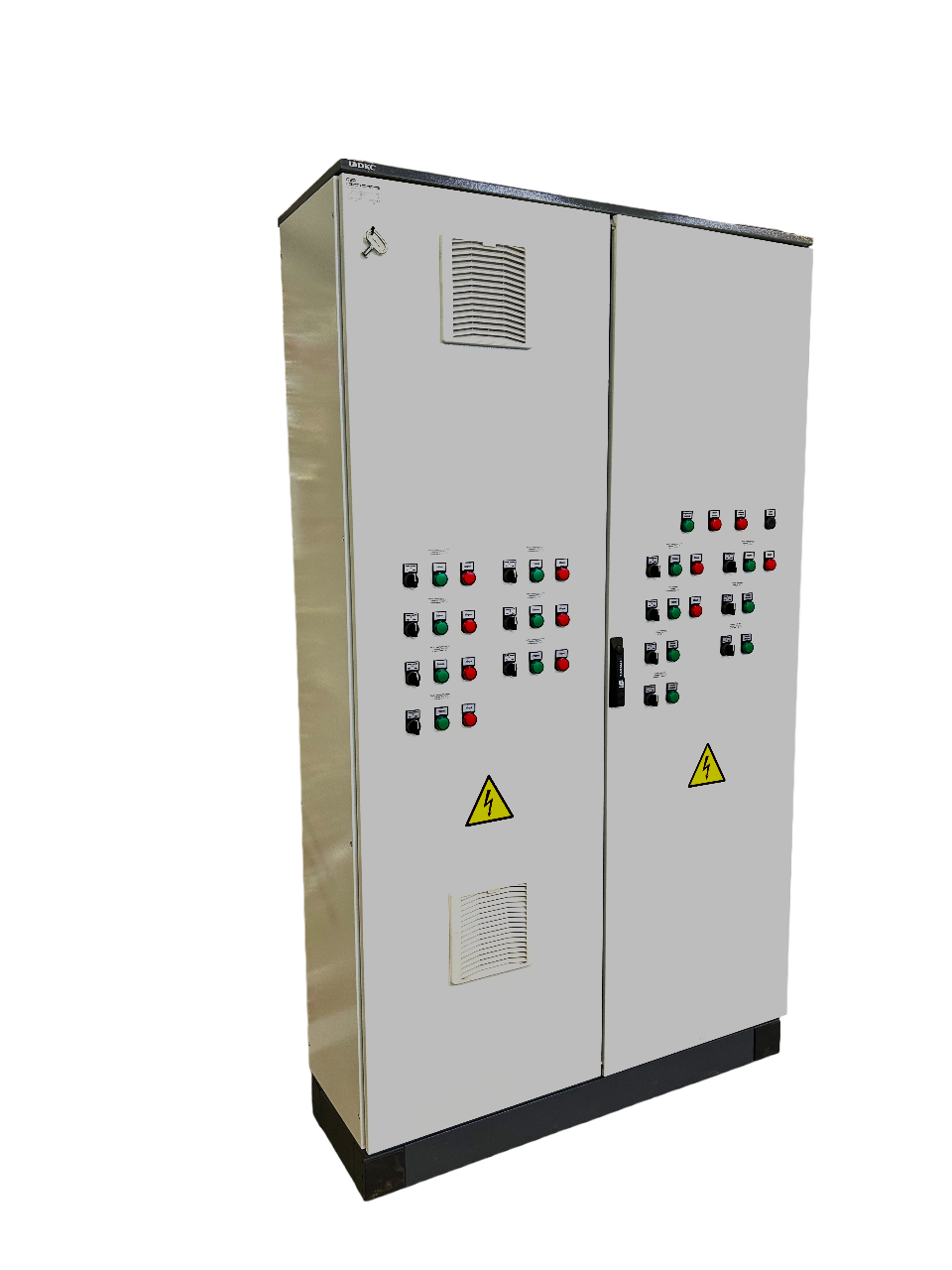

Шкафы автоматики холодильных центров

Шкафы автоматики холодильных центров

Холодильный центр (ХЦ) – это комплекс оборудования (холодильные машины, сухие охладители или градирни с орошением, электрозадвижки и т.д.), предназначенного для подачи
холодоносителя к различным системам охлаждения. Каждый холодильный центр имеет свои уникальные особенности, связанные с методами управления, режимами работы, ротацией
оборудования.

Наша компания занимается автоматизацией холодильных центров различной сложности. От простых ХЦ с парой чиллеров, обеспечивающих холодоснабжение бытовых систем
(фанкойлов, вентиляции), до больших ХЦ с каскадными режимами управления оборудованием и повышенными требованиями к надёжности для технологических потребителей.

Назначение шкафов автоматики холодильных центров::

• Автоматический запуск/останов ХЦ по индивидуально разработанному алгоритму, обеспечивающему плавность и безаварийность;
• Обеспечение бесперебойной работы холодильных машин за счёт поддержания параметров работы системы (температура, давление, расход) в допустимых диапазонах;
• Ротация оборудования (холодильных машин, охладителей, насосов), обеспечивающая равномерную выработку ресурса и бесперебойность холодоснабжения;
• Отдельные алгоритмы для различных режимов работы (Зима/Лето/Переход);
• Управление насосам и системами подпитки;
• Сбор и передача данных с датчиков, состоянии оборудования и режимах работы в систему диспетчеризации здания, а также на локальную панель оператора.

Описание шкафов автоматики котельных установок

Шкафы автоматики представляют собой низковольтные комплектные устройства напольного или навесного исполнения, изготавливаются в виде металлических или пластиковых шкафов одностороннего либо двухстороннего обслуживания. Степень защиты пылевлагозащищенности от IP31 до IP66.

Шкафы автоматики представляют собой низковольтные комплектные устройства напольного или навесного исполнения, изготавливаются в виде металлических шкафов
одностороннего либо двухстороннего обслуживания. Степень защиты пылевлагозащищенности от IP54.

Шкафы автоматики холодильных центров реализуются на оборудовании таких производителей автоматики как ЭТК-Прибор, ОВЕН, Segnetics и т.д.

Технические данные

• холодильные машины;
• сухие охладители или градирни с орошением;
• двухпозиционные электрозадвижки, предназначенные для изменения гидравлической схемы в соответствии с текущим режимом работы и задействованным оборудованием;
• запорно-регулирующие клапаны, предназначенные для поддержания различных параметров работы ХЦ (температура, расход);
• клапаны подпитки;
• насосы, управление работой которых может быть реализовано как непосредственно контроллером шкафа автоматики, так и с использованием отдельных контроллеров шкафов управления насосами для каждой группы.

• аналоговых датчиков температуры и давления;
• пускорегулирующей аппаратуры силовых шкафов управления о состоянии работы и готовности к работе оборудования;
• аварийных и информационных сигналов, например: о пожаре, опасной концентрации фреона в помещении, положениях клапанов, состояния работы оборудования и т.д.

Управление и сбор данных с оборудования могут быть реализованы как посредством дискретных и аналоговых сигналов, так и с использованием протокола Modbus. Каждый шкаф управления холодильным центром оснащается сенсорной панелью оператора, выбор размера которой обуславливается необходимостью размещения мнемосхемы на одном экране для удобства восприятия информации.

Изготовление данных шкафов и составление алгоритма работы носит индивидуальный характер и выполняются в соответствии с проектом. При отсутствии проекта и принципиальных схем наши специалисты готовы разработать их самостоятельно при предоставлении заказчиком необходимых данных. Так же наша компания оказывает инженерную помощь и техническую поддержку при проектировании шкафов автоматики своим клиентам. Алгоритм работы составляется и согласовывается перед началом программирования контроллеров.

Условия сборки и поставки шкафов автоматики холодильных центров

ООО "Глобал Электро" предлагает щитовое оборудование собственного производства на самых выгодных условиях и в кротчайшие сроки, как по типовым, так и по индивидуальным проектам заказчика.

• Сроки изготовления шкафа автоматики - от 2 недель.
• Сборка шкафа автоматики - по предоплате 50%. Отгрузка после 100%-й оплаты.
• Гарантийный срок - 18 месяцев со дня изготовления либо 12 месяцев со дня первого запуска установки.
• Применение оборудования любого производителя по проекту либо по просьбе Заказчика возможна замена оборудования.
• В стоимость может быть включена услуга монтажа шкафа автоматики вентиляции на объекте (заказывается отдельно).
• Также в стоимость могут быть включены необходимые датчики (заказываются отдельно).

Комплектация шкафов автоматики
